五台腾讯云轻量服务器高可用架构方案（宝塔面板+宝塔WAF）

配备：两台源站服务器、两台 WAF 防护服务器和一台数据库服务器，同时考虑内网互联、文件同步、数据库主从以及后期扩展性。

一、架构设计概述

1.1 整体架构图

用户请求 → 腾讯云CLB (可选) → WAF服务器1 (宝塔云WAF)
                     ↘ WAF服务器2 (宝塔云WAF)
                          ↘ 源站服务器1 (宝塔面板)
                          ↘ 源站服务器2 (宝塔面板)
数据库服务器 (MySQL主从/主主)

1.2 服务器角色分配

WAF 服务器：2 台，部署宝塔云 WAF，实现流量清洗和安全防护
源站服务器：2 台，部署宝塔面板和业务应用，处理实际业务请求
数据库服务器：1 台，部署 MySQL 数据库，可配置为主从或主主复制

二、详细实施步骤

2.1 基础环境准备

2.1.1 服务器初始化

在所有五台腾讯云轻量服务器上：
- 确保内网互通（腾讯云内网默认互通）
- 设置主机名便于识别：waf1, waf2, web1, web2, db1
- 配置 SSH 密钥登录，禁用密码登录
- 统一时区和时间同步（安装 ntpdate）

2.1.2 宝塔面板安装

在两台源站服务器 (web1, web2) 和两台 WAF 服务器 (waf1, waf2) 上安装宝塔面板：

# CentOS安装命令
yum install -y wget && wget -O install.sh http://download.bt.cn/install/install_6.0.sh && sh install.sh

安装完成后：

记录面板访问地址、用户名和密码
开放宝塔面板所需端口（默认 8888）
在安全组中限制只允许特定 IP 访问面板

2.2 WAF服务器配置

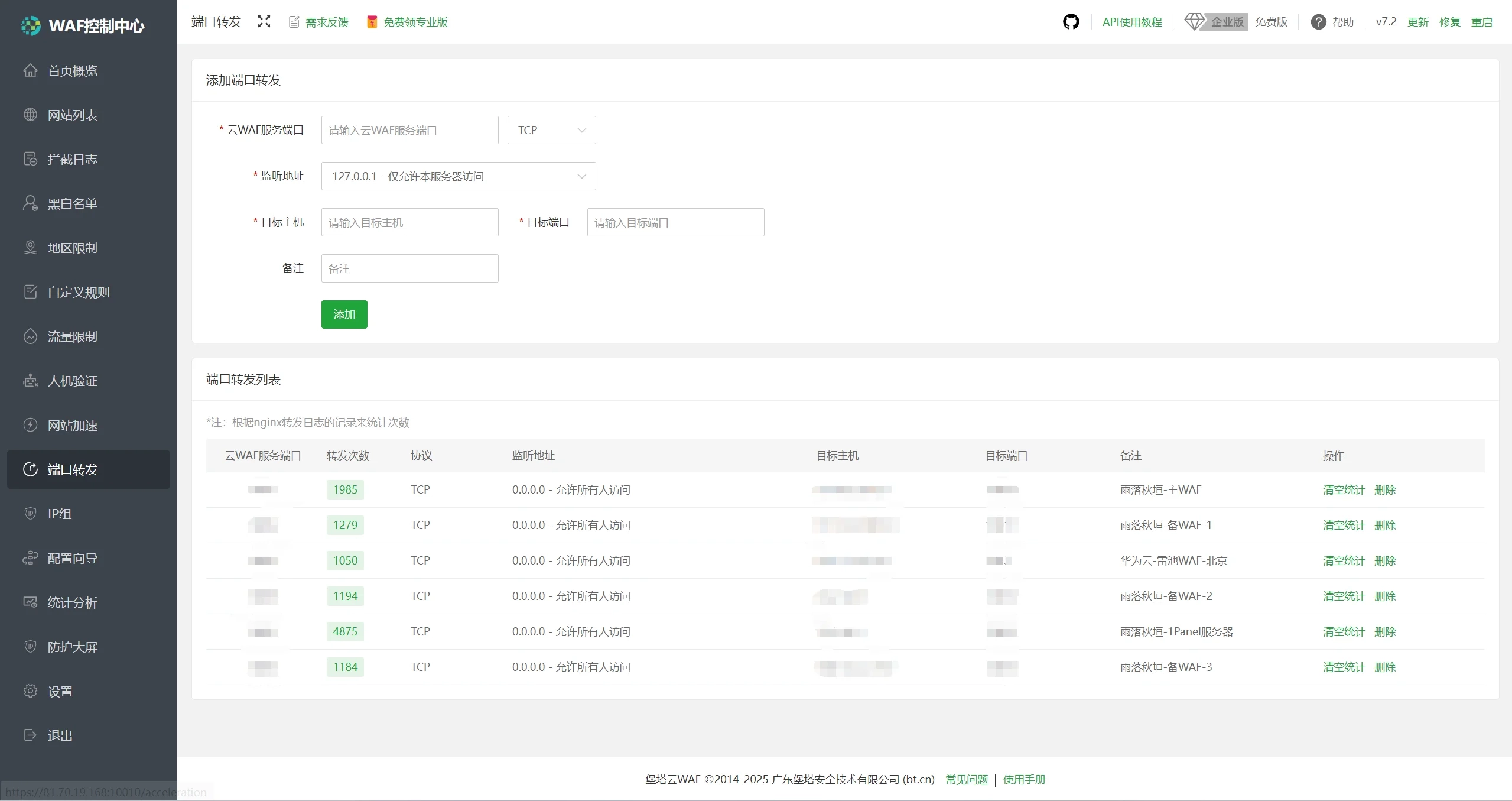

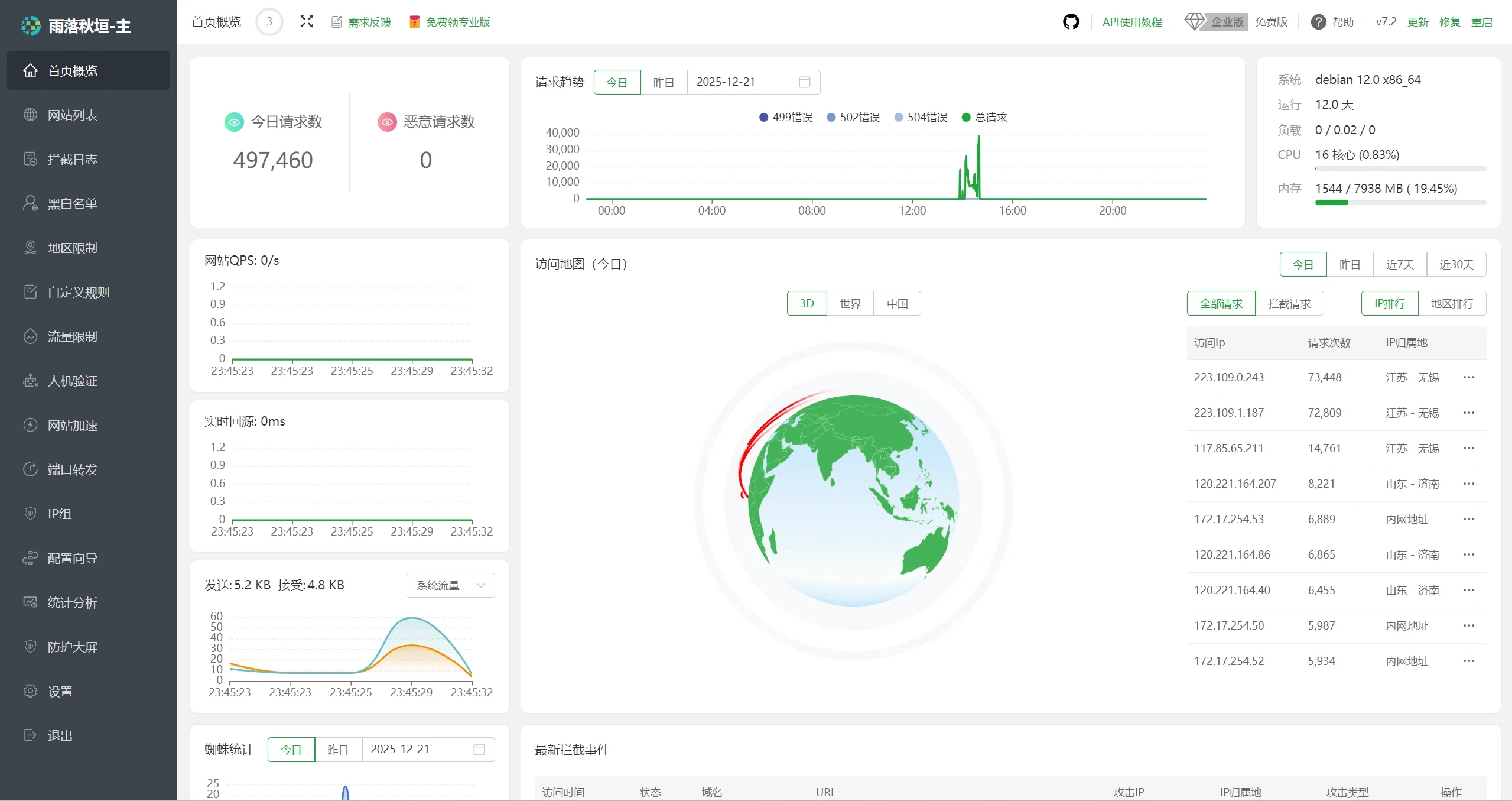

WAF 主图：

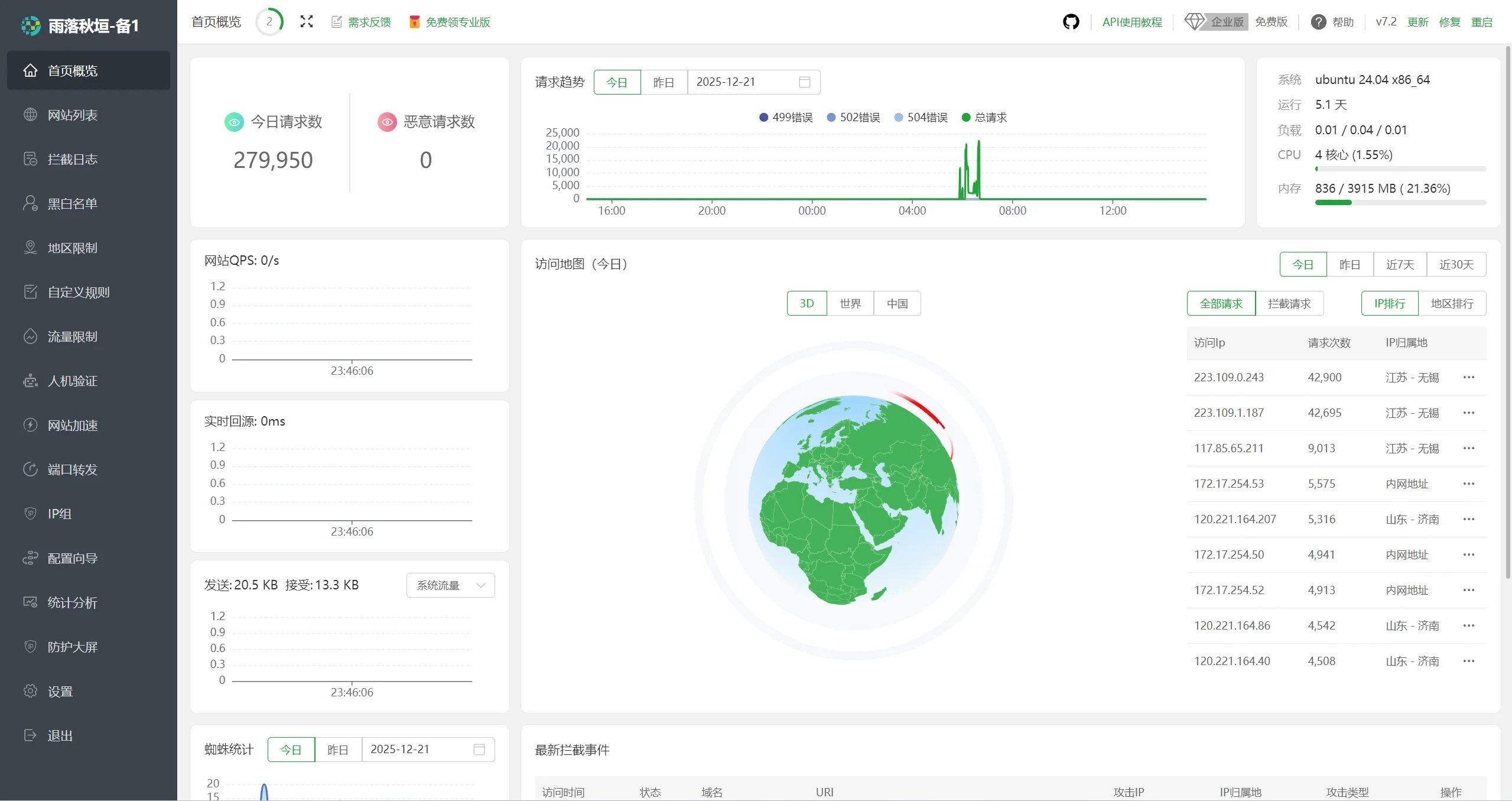

WAF 备图：

2.2.1 宝塔云WAF安装

在两台 WAF 服务器上执行：

URL= https://download.bt.cn/cloudwaf/scripts/install_cloudwaf.sh && if [ -f /usr/bin/curl ];then curl -sSO "$URL" ;else wget -O install_cloudwaf.sh "$URL";fi;bash install_cloudwaf.sh

安装完成后：

登录宝塔云 WAF 控制台
添加防护域名（您的业务域名）
配置源站信息（指向两台源站服务器的内网 IP）
设置回源协议（HTTP/HTTPS）
开启核心防护功能（SQL 注入、XSS、CC 攻击等）

2.2.2 DNS配置

将您的业务域名 DNS 解析指向宝塔云 WAF 提供的 CNAME 地址：

uniomo.com → your-site-id.cdn.baota.com
www.uniomo.com → your-site-id.cdn.baota.com

2.2.3 高可用配置

在两台 WAF 服务器上配置相同的防护规则
可以使用腾讯云 CLB（负载均衡）将流量分发到两台 WAF（可选）
配置健康检查，确保故障自动切换

2.3 源站服务器配置

2.3.1 基础服务安装

在两台源站服务器上通过宝塔面板安装：

Nginx/Apache（建议 Nginx 1.20+）
PHP（根据业务需求选择版本）
其他依赖软件（如 Redis、Memcached 等）

2.3.2 网站部署

通过宝塔面板创建网站
上传业务代码
配置伪静态、SSL 证书等
设置文件权限和目录保护

2.3.3 源站安全加固

配置防火墙只允许来自 WAF 服务器内网 IP 的访问

# 示例：只允许WAF服务器内网IP访问80端口
ufw allow from 10.0.0.0/24 to any port 80
ufw deny 80
ufw enable

关闭不必要的服务和端口
配置 SSH 只允许密钥登录

2.4 数据库服务器配置

2.4.1 MySQL安装与配置

通过宝塔面板安装 MySQL（建议 5.7 或 8.0 版本）

修改 MySQL 配置文件my.cnf：

[mysqld]
server-id=1
log-bin=mysql-bin
binlog-format=ROW
binlog-do-db=您的数据库名
expire_logs_days=7

重启 MySQL 服务
创建数据库和用户，并设置权限

2.4.2 数据库主从配置（扩展准备）

虽然目前只有一台数据库服务器，但可以预先配置为主服务器，为后期扩展从服务器做准备：

在主库上创建复制用户：

CREATE USER 'replica'@'%' IDENTIFIED BY 'StrongPassword123!';
GRANT REPLICATION SLAVE ON *.* TO 'replica'@'%';
FLUSH PRIVILEGES;

获取主库二进制日志位置：
```
FLUSH TABLES WITH READ LOCK;
SHOW MASTER STATUS;
```
记录 File 和 Position 值，然后解锁：
```
UNLOCK TABLES;
```

2.5 文件同步方案

2.5.1 源站服务器间文件同步

使用 lsyncd+rsync 实现实时文件同步：

在两台源站服务器上安装 lsyncd 和 rsync：

yum install epel-release -y
yum install lsyncd rsync -y

配置 SSH 免密登录互信：

ssh-keygen
ssh-copy-id -i ~/.ssh/id_rsa.pub root@另一台服务器IP

在 web1 上配置 lsyncd 同步到 web2：

-- /etc/lsyncd.conf
settings {
    logfile = "/var/log/lsyncd/lsyncd.log",
    statusFile = "/var/log/lsyncd/lsyncd.status",
    nodaemon = false,
    inotifyMode = "CloseWrite",
    maxProcesses = 1,
}

sync {
    default.rsyncssh,
    source = "/www/wwwroot", -- 网站根目录
    host = "root@web2内网IP",
    targetdir = "/www/wwwroot",
    delete = true,
    delay = 15,
    rsync = {
        archive = true,
        compress = true,
        _extra = {"--bwlimit=10000"}, -- 限制带宽10MB/s
    },
    ssh = {
        port = 22,
    }
}

在 web2 上配置反向同步到 web1，确保双向同步

启动 lsyncd 服务：

systemctl start lsyncd
systemctl enable lsyncd

2.5.2 文件备份策略

配置宝塔面板的定期备份功能，将网站文件和数据库备份到 COS 或其他存储
设置备份保留策略（如保留最近 7 天备份）
定期测试备份恢复流程

2.6 数据库访问配置

在源站服务器上配置应用连接数据库：
- 使用数据库服务器的内网 IP
- 使用专用数据库用户（非 root）
- 限制连接数，使用连接池
配置数据库防火墙：
- 只允许源站服务器的内网 IP 访问 3306 端口
- 禁止公网访问数据库

三、高可用与扩展方案

3.1 WAF层扩展

横向扩展：随时可以增加更多 WAF 服务器，只需：
- 在新服务器上安装宝塔云 WAF
- 配置相同的防护规则
- 更新 DNS 或负载均衡配置
负载均衡：
- 可以使用腾讯云 CLB 在前端分发流量到多台 WAF
- 配置健康检查自动剔除故障节点

3.2 源站层扩展

横向扩展：增加更多源站服务器：
- 在新服务器上安装相同环境
- 通过 lsyncd 加入文件同步集群
- 更新 WAF 回源配置，添加新服务器 IP
无状态设计：
- 确保应用设计为无状态，会话数据存储在 Redis 等共享存储中
- 上传文件统一存储到共享目录或对象存储

3.3 数据库层扩展

3.3.1 主从复制扩展

增加从库服务器：

安装相同版本 MySQL

配置 my.cnf：

[mysqld]
server-id=2  # 确保每个服务器ID唯一
relay-log=relay-bin
read-only=1  # 从库设为只读

配置主从复制：

CHANGE MASTER TO
MASTER_HOST='主库内网IP',
MASTER_USER='replica',
MASTER_PASSWORD='StrongPassword123!',
MASTER_LOG_FILE='mysql-bin.000001',
MASTER_LOG_POS=12345;

START SLAVE;

读写分离：
- 在应用层配置读写分离，写操作指向主库，读操作指向从库
- 或使用 ProxySQL 等中间件实现自动读写分离

3.3.2 主主复制（可选）

对于需要双向同步的场景，可以配置主主复制：

在两台数据库服务器上都配置：

[mysqld]
server-id=1  # 另一台设为2
log-bin=mysql-bin
auto-increment-increment = 2
auto-increment-offset = 1  # 另一台设为2

互相配置为对方的从库

3.3.3 数据库分片

当数据量非常大时，可以考虑：

垂直分片：按业务拆分不同数据库
水平分片：按数据特征拆分到不同服务器
使用 ShardingSphere 等中间件管理分片

3.4 监控与告警

基础监控：
- 使用宝塔面板自带的监控功能
- 或部署 Prometheus+Grafana 监控集群
业务监控：
- 监控关键业务接口
- 设置 HTTP 状态码、响应时间告警
日志收集：
- 使用 ELK（Elasticsearch+Logstash+Kibana）收集和分析日志
- 或使用腾讯云日志服务

四、安全加固方案

4.1 网络安全

防火墙规则：
- WAF 服务器：开放 80/443 端口（公网），限制管理端口访问
- 源站服务器：只允许 WAF 服务器内网 IP 访问业务端口
- 数据库服务器：只允许源站服务器内网 IP 访问 3306 端口
安全组策略：
- 遵循最小权限原则
- 定期审计安全组规则

4.2 应用安全

定期更新：
- 定期更新操作系统、宝塔面板、PHP、Nginx 等软件
- 关注安全公告，及时修补漏洞
WAF 规则优化：
- 根据业务特点调整 WAF 规则敏感度
- 定期审查 WAF 拦截日志，优化规则
防篡改措施：
- 启用宝塔防篡改插件
- 关键文件设置只读权限

4.3 数据安全

加密传输：
- 全站启用 HTTPS
- 数据库连接使用 SSL 加密
备份策略：
- 每日全量备份 + 增量备份
- 异地备份（如腾讯云 COS）
- 定期测试备份恢复
敏感数据保护：
- 数据库敏感字段加密
- 配置文件与密码分离

五、日常维护与故障处理

5.1 日常维护任务

定期检查：
- 磁盘空间使用情况
- 内存和 CPU 使用率
- 网络带宽使用
日志轮转：
- 配置 logrotate 定期压缩和清理旧日志
- 关键日志长期存档
性能优化：
- 定期优化数据库表
- 清理缓存和临时文件

5.2 故障处理流程

故障识别：
- 监控告警触发
- 用户反馈问题
故障定位：
- 检查系统日志、应用日志
- 使用 top、netstat、ss 等工具分析
故障恢复：
- 优先恢复服务（如切换备用节点）
- 再分析根本原因
事后复盘：
- 记录故障处理过程
- 制定预防措施

六、成本优化建议

合理利用轻量服务器：
- 根据业务流量选择合适的配置
- 利用腾讯云轻量服务器的流量包特性
资源调度：
- 非高峰期降低资源配置
- 使用自动伸缩策略
存储优化：
- 冷热数据分离
- 使用 COS 存储静态资源
带宽优化：
- 启用 GZIP 压缩
- 使用 CDN 加速静态资源

七、总结

本方案基于五台腾讯云轻量服务器构建了一个高可用、易扩展的 Web 架构，主要特点包括：

安全防护：通过双 WAF 节点实现流量清洗和安全防护
高可用源站：双源站 + 实时文件同步，确保业务连续性
数据库可扩展：预先配置主从复制，便于后期扩展
全内网互联：利用腾讯云内网无带宽限制特性，实现高速数据传输
灵活扩展：每层都可独立扩展，满足业务增长需求

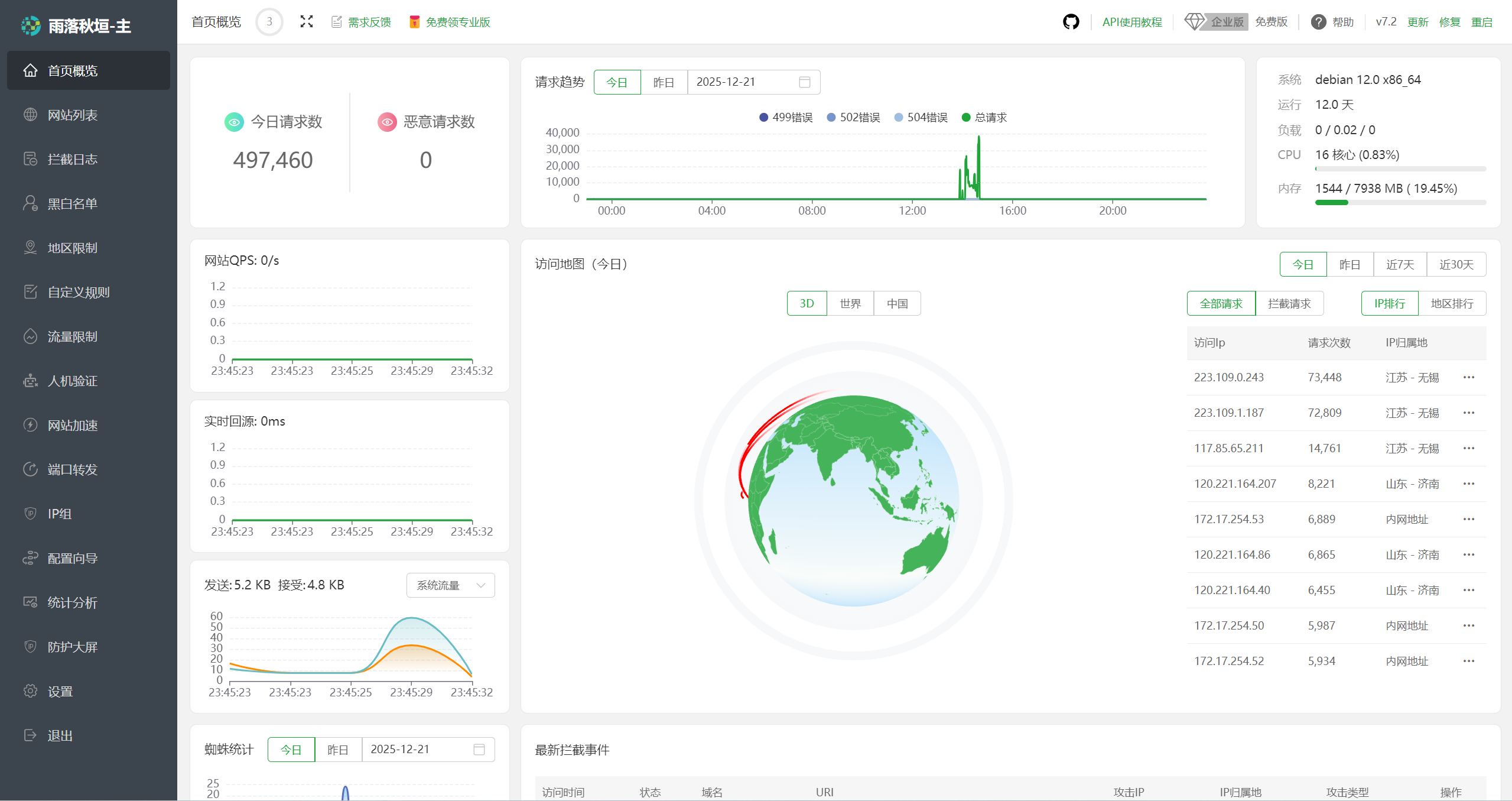

一下是扩展后的效果图：
